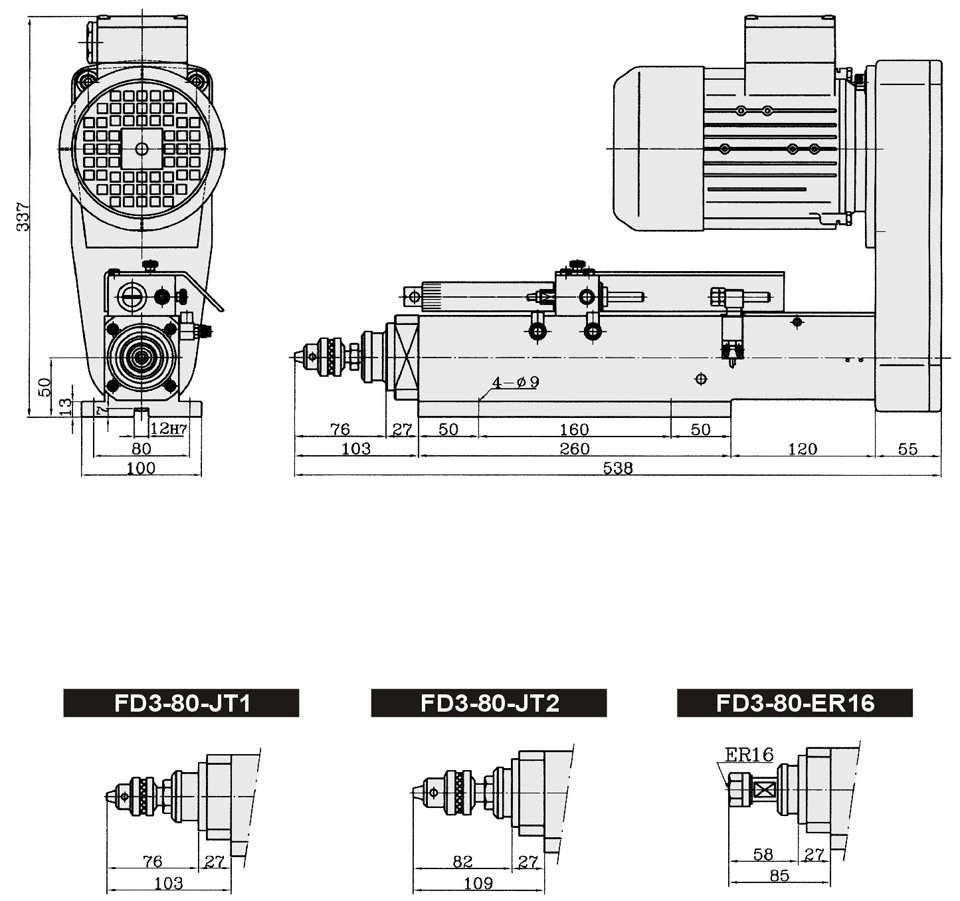

FD3-80
Home  >  產品資訊  >  鑽孔主軸頭

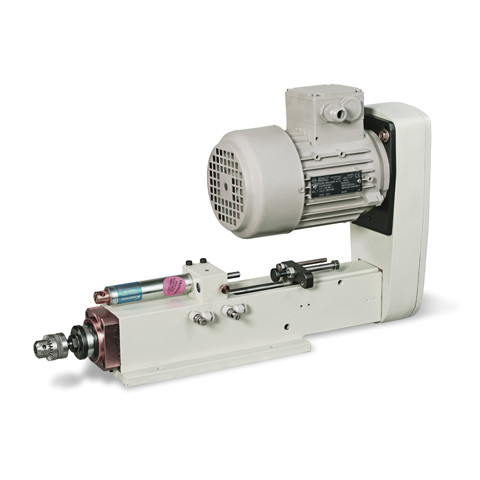

空壓鑽孔主軸頭
• 空壓動力系統
• 容許迴轉速 6,000rpm
• 總行程 80mm
• 馬力 0.37kw-2P,4P,220/380V
• 鑽孔能力 Ø5(S45C)(空壓5kg/cm2時)
• 切削行程可選擇25mm 或50mm

產品規格
FD3-80 規格
使用空壓 4~6 kg/cm2
鑽孔能力 Ø5(S45C)(空壓5kg/cm2時)
最大夾持 ER16-Ø10,JT1- Ø6.5,JT2- Ø10
馬力 0.37kw-2P,4P,220/380V
容許迴轉速 6,000 rpm
重量 22kg
總行程 80mm
切削行程 25mm or 50mm
氣缸直徑 Ø50
氣缸面積 前進15.8cm2,後退7.1cm2
推力 79kg(空壓5kg/cm2)
傳動皮帶 溝型,189J,201J
消耗品
FD3-80 耗品
主軸軸承 (a) 6002Zx2 , 6001ZZx1
(b) 7002Ax2 , 7001Ax1
皮帶輪軸承 6203ZZx2
前蓋油封 GLY-40x1 , N-50x1 GA 40-50-5/7x1
活塞油封 OSY-50x2
後蓋油封 P22x1 , P-22Ax1 , SER-22x1 , G-30x1
套管油封 49.8x52.2x2

• 迴轉速、夾持尺寸、訂購時請指定。
• 切削行程可選擇25mm 或50mm。
• 可選擇使用空壓開關或電氣微動開關。
• 馬達座可360°方向裝配。
