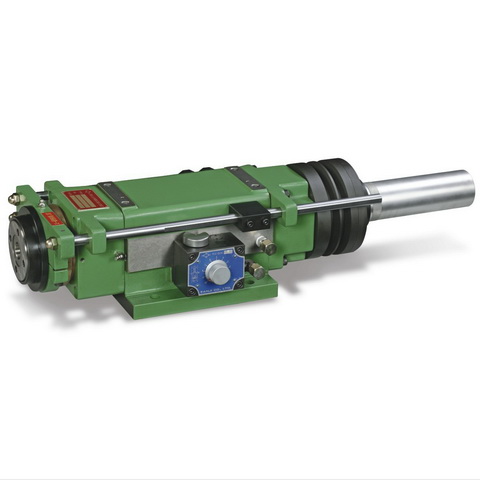

FD8-150
Home > 產品資訊 > 鑽孔主軸頭
油壓鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 1,500rpm
• 總行程 150mm
• 鑽孔能力 Ø35(S45C)
• 容許迴轉速 1,500rpm
• 總行程 150mm
• 鑽孔能力 Ø35(S45C)
產品規格
| FD8-150 規格 | |
| 使用油壓 | 20~35 kg/cm2 |
| 鑽孔能力 | Ø35(S45C) |
| 流量控制閥 | FCC-G03-8 |
| 容許迴轉速 | 1,500 rpm |
| 重量 | 67kg |
| 總行程 | 150mm |
| 油壓缸直徑 | Ø 110 |
| 油壓缸面積 | 前進71.2cm2 , 後退31.4cm2 |
| 推力 | 1,420kg(使用壓力 20kg/cm2) |
消耗品
| FD8-150 耗品 | |
| 主軸軸承 | 32009x1, 6009Zx1, 32008x1 , 6008Zx1 |
| 皮帶輪軸承 | 6013Zx1, 51213x1 |
| 前蓋油封 | DH-90x1,P-90x1, USI-90, 100, 6x1, G-115x1 |
| 活塞油封 | P-100x2, G-65x1 |
| 後蓋油封 | P55x1 , T601-55, 65, 6x1, G-105x1 |
• 超過容許迴轉速以上，請指定。
• 配管口，A、B孔、流量閥位置可變更為L側。
• 定位停止桿安全裝置，如長久使用、加壓，會減少軸承之使用壽命。

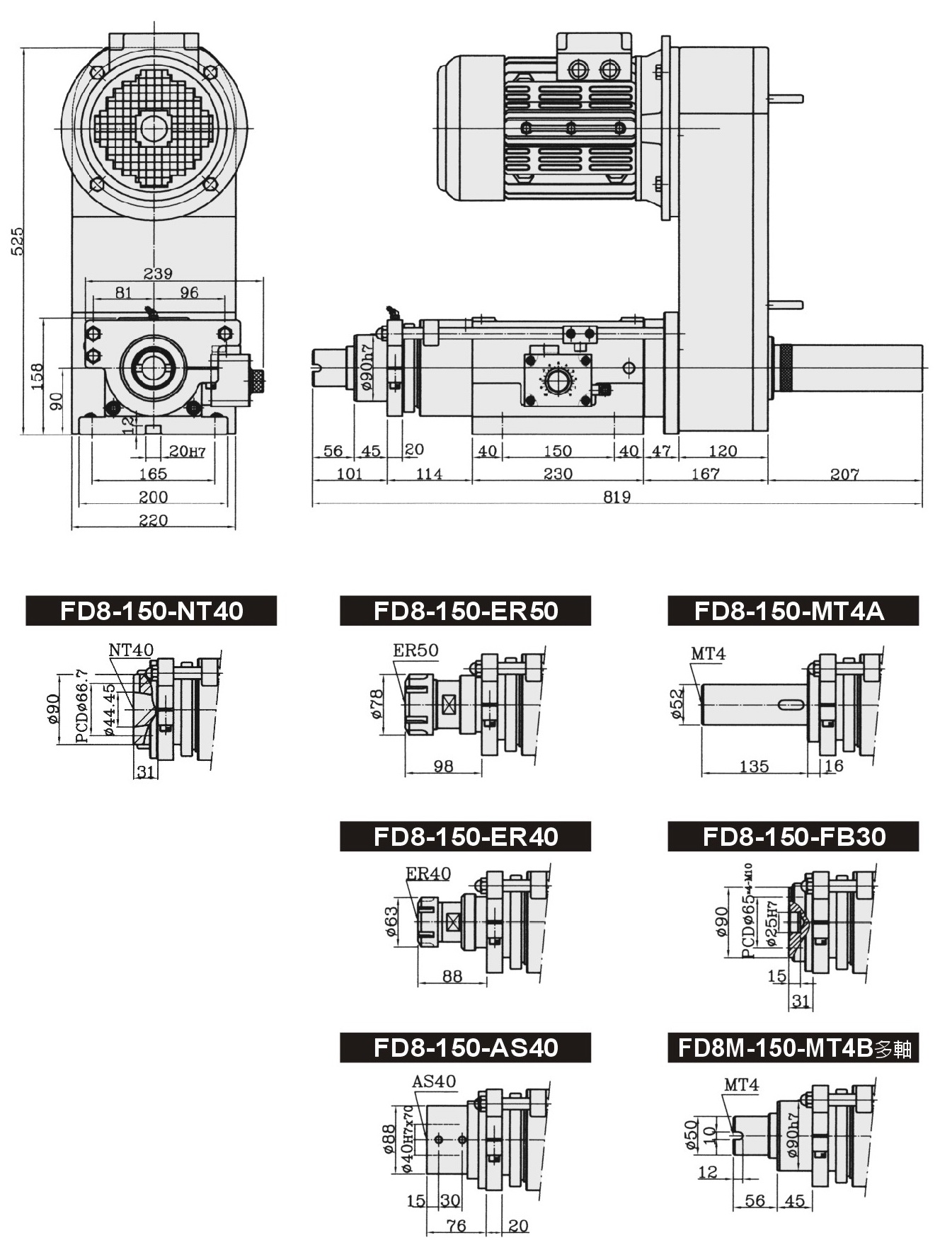

• 裝配多軸頭時請使用FD8M-150MT4B規格
