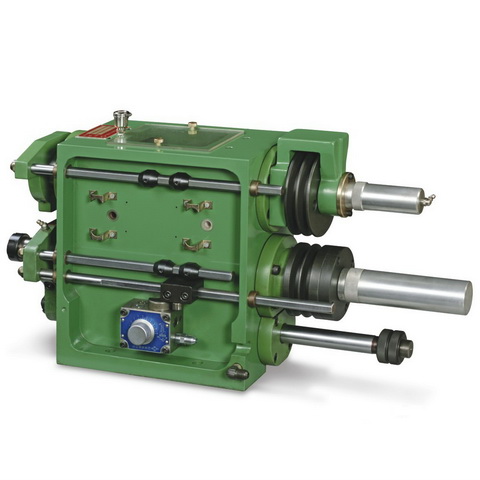

FTD63-120-80
Home > 產品資訊 > 鑽孔/攻牙主軸頭
鑽孔攻牙主軸頭
FTD63-120鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 3,000rpm
• 總行程 120mm
• 鑽孔能力 Ø16(S45C)
FTD63-80攻牙主軸頭
• 攻牙能力:M12(S45C)
• 總行程 80mm
• 加工螺紋導程範圍0.4mm~2.0mm
• 油壓動力系統
• 容許迴轉速 3,000rpm
• 總行程 120mm
• 鑽孔能力 Ø16(S45C)
FTD63-80攻牙主軸頭
• 攻牙能力:M12(S45C)
• 總行程 80mm
• 加工螺紋導程範圍0.4mm~2.0mm
產品規格
| FTD63-120 鑽孔主軸頭規格 | |
| 使用油壓 | 25~35 kg/cm2 |
| 鑽孔能力 | Ø16(S45C) |
| 流量控制閥 | FCC-G02-4 |
| 容許迴轉速 | 3,000 rpm |
| 總行程 | 120mm |
| 油壓缸直徑 | Ø 50 |
| 油壓缸面積 | 14.7cm2 |
| 傳動輪方式 | (a.) A2-DP Ø 91 (b.) HTD-5GT-62T |
| 重量 | 72 kg |
| FTD63-80 攻牙主軸頭規格 | |
| 攻牙能力 | M12 (S45C) |
| 總行程 | 80mm |
| 加工螺紋導程範圍 | 0.4mm ~ 2.0mm |
| 螺紋樣規潤滑 | 黃油 |
| 傳動輪方式 | (a.)A2-DP Ø 111 (b.)HTD-5GT-76T |
消耗品
| FTD63-120 鑽孔主軸頭耗品 | |
| 主軸軸承 | (a) 32005x1 , 6005Zx1, 32004x1, 6004Zx1 |
| (b) 7005x2 , 7004x2 | |
| 皮帶輪軸承 | 6008Zx1, 51208x1 |
| 前蓋油封 | UHS58 |
| 活塞油封 | P-40x2, P-25-3 |
| 後蓋油封 | P30x2, G-75x1 |
| FTD63-80 攻牙主軸頭耗品 | |
| 前蓋油封 | UHS58 |
| 主軸油封 | 6005Zx2, 6004Zx2 |
| 皮帶輪軸承 | 6006-2RSx2, 6906ZZx1 |
